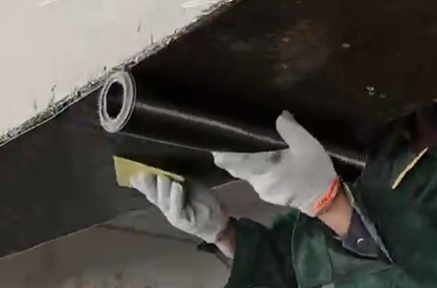

碳纖維加固修補技術作為一種新技術，其施工便捷、加固性能優異被廣泛應用于個各大領域中，其中對建筑梁加固頗為甚多，可是它也有一定的應用范圍和條件。今天就帶著  碳纖維布的計算和設計要求這2個問題一起來分析下：

碳纖維布使用范圍的設計要求：

首先，加筋構件的最小截面尺寸必須符合有關規范的要求；

其次，加筋構件的受壓區高度、配筋率、面積分布比、體積分布比等仍需滿足現有規范的要求；

最后，要求加固后不應改變原結構的最終破壞形式。

碳纖維布對梁加固的計算：

按照梁底部受拉碳纖維片材的參數來看，按照下面數據：

碳纖維布等級：一級

彈性模量ECF=2.30×10^5兆帕

抗拉強度設計值f=2300.00 MPa

單層厚度tcfv=0.167 mm

重量：300克/平方米不考慮二次力

根據以上公式，得出計算結果：

1.在增加KL3梁的荷載后，缺失鋼筋的面積為750 mm，碳纖維布漿料的尺寸按等強度替代原則換算：

HRB 400鋼筋抗拉強度設計值：360 N/mm

碳纖維布抗拉強度設計值：2300 N/mm

缺少配筋面積*鋼筋抗拉強度設計值≤碳纖維布厚度設計值*寬度設計值碳纖維布抗拉強度設計值

750*360≤0.167*寬度*2300

寬度≥702.94

KL3梁截面尺寸為400×900，結構梁寬為400，不能滿足碳纖維布粘結寬度?？紤]粘合雙層碳纖維布，并計算碳纖維布多層粘合減少因數：

折減系數=1.16-(粘貼層數*彈性模量設計值*單層degree)/308000≤0.9=1.16-(2*230000*0.167)/308000=0.91)

折減系數=0.9

750*360≤0.167*寬度*2300*0.9

寬度≥781.05

KL 3梁寬400 mm，碳纖維布漿料雙層面積2×400=800≥781.05，這樣既是滿足強度要求。

以上就是碳纖維布對梁加固的計算和設計要求，希望對加固者有一定的幫助。碳纖維布加固需要按照規范的施工要求進行，這樣才能讓碳纖維布的性能發揮的更好。
